Co trzeba ustalić przed projektem 3D, żeby model dało się wydrukować w wybranej technologii

Projektowanie modelu przestrzennego często rozpoczyna się od ambitnej koncepcji wizualnej, która na ekranie komputera wygląda bezbłędnie. Przejście od wirtualnej bryły do fizycznego obiektu wymaga jednak uwzględnienia technologicznych ograniczeń wybranej metody przyrostowej. Współczesne oprogramowanie inżynieryjne daje ogromną swobodę twórczą, ale nie weryfikuje automatycznie praw fizyki działających na stopione tworzywo sztuczne. Model o skomplikowanej geometrii, nasycony detalami i cienkimi profilami, może okazać się całkowicie niemożliwy do wytworzenia bez zaawansowanych struktur podporowych lub ingerencji w siatkę obiektu. Zrozumienie specyfiki drukarek FDM pozwala uniknąć deformacji podczas nakładania kolejnych warstw materiału. Prawidłowe zaplanowanie procesu zapobiega błędom na etapie wytwarzania i redukuje koszty materiałowe.
Wymagania techniczne i fizyczne ograniczenia bryły
Każdy projekt techniczny musi zaczynać się od precyzyjnego określenia funkcji docelowego elementu. Obiekt przeznaczony do montażu w układzie wentylacyjnym lub elektroinstalacyjnym podlega zupełnie innym siłom niż wczesny prototyp koncepcyjny. Należy przeanalizować miejsca mocowania, kierunki działania sił zginających oraz potencjalne naprężenia termiczne. Odpowiednie zdefiniowanie wektorów obciążeń pozwala na prawidłowe ułożenie modelu na stole roboczym, co bezpośrednio rzutuje na wytrzymałość gotowego detalu wzdłuż osi prostopadłej do warstw.
Grubość ścianek stanowi podstawowy parametr decydujący o stabilności strukturalnej. W przypadku popularnej technologii FDM absolutne minimum dla ścianek nienośnych wynosi od 0,8 do 1,2 milimetra. Elementy przenoszące realne obciążenia mechaniczne wymagają profili o grubości przynajmniej 1,5 milimetra. Przekroczenie tych wartości w dół skutkuje wysokim ryzykiem pęknięć, delaminacji lub całkowitego zapadnięcia się struktury podczas ekstruzji tworzywa.
Geometria obiektu determinuje również konieczność użycia struktur pomocniczych. Wszelkie zwisy przekraczające kąt 45 stopni względem płaszczyzny podstawy wymagają wygenerowania materiału podporowego. Brak odpowiednich podparć przy rozbudowanych konstrukcjach mostkowych prowadzi do opadania rozgrzanego filamentu, niszcząc geometrię spodu detalu. Usuwanie takich stelaży wydłuża czas obróbki końcowej i często pozostawia widoczne skazy na powierzchni. Optymalizacja ułożenia bryły lub delikatna modyfikacja kątów pochylenia na etapie modelowania pozwala znacząco ograniczyć zużycie dodatkowego tworzywa.
Pasowanie elementów i specyfikacja materiałowa

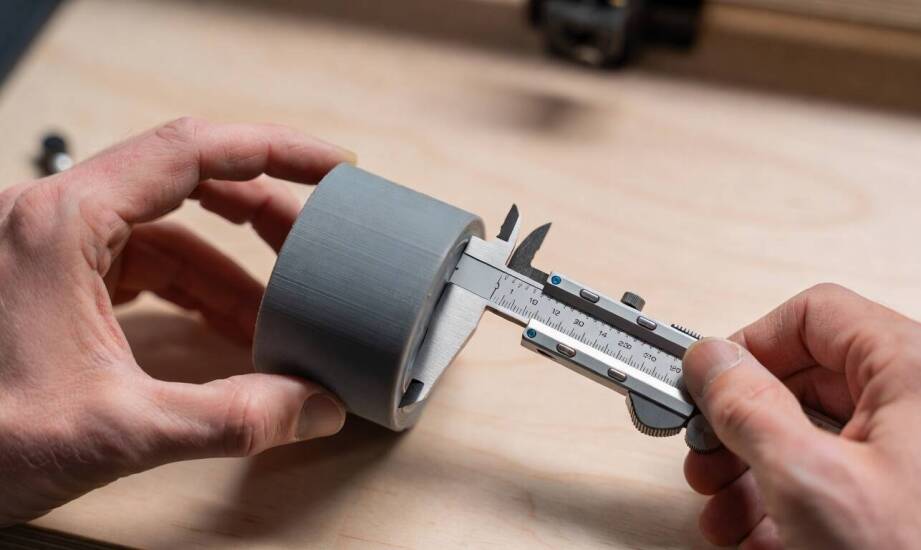

Złożone mechanizmy i obudowy składaj ące się z wielu części wymagają rygorystycznego zarządzania tolerancjami wymiarowymi. Maszyny pracujące w technologii przyrostowej charakteryzują się naturalnym skurczem przetwórczym, który zmienia końcowe parametry obiektu. Dla elementów pasowanych konieczne jest uwzględnienie luzu konstrukcyjnego na poziomie 0,3 milimetra na stronę. Zaprojektowanie zerowej tolerancji sprawia, że złożenie wydrukowanych komponentów staje się fizycznie niemożliwe bez inwazyjnego szlifowania.
Sposób łączenia poszczególnych modułów warunkuje wewnętrzną budowę siatki przestrzennej. Planując zastosowanie śrub, gwintów lub kołków montażowych, trzeba zaprogramować miejscowe pogrubienie ścianek oraz zwiększyć gęstość wypełnienia wokół otworów. Zlecając usługi projektowania 3D wykwalifikowanym inżynierom, zyskuje się pewność, że wirtualna geometria zostanie rzetelnie przygotowana. Prawidłowy plik wykonawczy w formacie STL lub 3MF musi posiadać jednolitą, zamkniętą strukturę bez nakładających się na siebie płaszczyzn. Weryfikacja cyfrowa eliminuje błędy odczytu ścieżek przez oprogramowanie tnące.
Rodzaj zastosowanego materiału całkowicie zmienia parametry wytrzymałościowe i zakres możliwych do uzyskania detali. Standardowe tworzywo PLA doskonale radzi sobie z odwzorowaniem skomplikowanych faktur, ale ulega szybkiej deformacji przy wyższych temperaturach roboczych. Z kolei techniczne polimery typu PETG lub ASA gwarantują wyższą odporność chemiczną i mechaniczną, wymagając jednocześnie łagodniejszych promieni zaokrągleń projektowanych krawędzi. W naszych zakładach Ingremio Bracia Kotulscy opracowujemy specjalistyczne filamenty z dodatkiem antygrzybiczym Spectra, które znajdują zastosowanie w produkcji higienicznych elementów dla branży instalacyjnej i wentylacyjnej. Użycie aktywnych modyfikatorów zabezpiecza powierzchnię wydruków przed rozwojem drobnoustrojów w środowiskach narażonych na wilgoć.
Stworzenie poprawnego modelu przestrzennego wykracza daleko poza samą estetykę i cyfrową reprezentację obiektu. Zgodność wirtualnej siatki z fizycznymi ograniczeniami ekstrudera decyduje o sukcesie całego procesu wytwarzania. Uwzględnienie skurczu termicznego, minimalnych grubości profili oraz bezpiecznych kątów swobodnego nawisu pozwala przenieść projekt z ekranu monitora bezpośrednio na maszynę produkcyjną. Przemyślana topologia gwarantuje, że gotowy detal bez problemu połączy się z resztą podzespołów i przetrwa zaplanowane obciążenia w docelowym miejscu montażu.
